離心泵的工作原理和離心泵的主要部件

    一、離心泵的工作原理

    1.離心泵的工作原理

    葉輪安裝在泵殼2內，並緊固在泵軸3上，泵軸由電機直接帶動。泵殼中央有一液體吸入4與吸入管5連接。液體經底閥6和吸入管進入泵內。泵殼上的液體排出口8與排出管9連接。

    在泵啟動前，泵殼內灌滿被輸送的液體；啟動後，葉輪由軸帶動高速轉動，葉片間的液體也必須隨著轉動。在離心力的作用下，液體從葉輪中心被拋向外緣並獲得能量，以高速離開葉輪外緣進入蝸形泵殼。在蝸殼中，液體由於流道的逐漸擴大而減速，又將部分動能轉變為靜壓能，最後以較高的壓力流入排出管道，送至需要場所。液體由葉輪中心流向外緣時，在葉輪中心形成了一定的真空，由於貯槽液麵上方的壓力大於泵入口處的壓力，液體便被連續壓入葉輪中。可見，隻要葉輪不斷地轉動，液體便會不斷地被吸入和排出。

    2.氣縛現象

    當泵殼內存有空氣，因空氣的密度比液體的密度小得多而產生較小的離心力。從而，貯槽液麵上方與泵吸入口處之壓力差不足以將貯槽內液體壓入泵內，即離心泵無自吸能力，使離心泵不能輸送液體，此種現象稱為“氣縛現象”。

    為了使泵內充滿液體，通常在吸入管底部安裝一帶濾網的底閥，該底閥為止逆閥，濾網的作用是防止固體物質進入泵內損壞葉輪或防礙泵的正常操作。

    二、離心泵的主要部件

    主要部件有葉輪、泵殼和軸封裝置。

    離心泵的主要部件1.葉輪

    葉輪的作用是將原動機的機械能直接傳給液體，以增加液體的靜壓能和動能(主要增加靜壓能)。

    葉輪一般有6~12片後彎葉片。

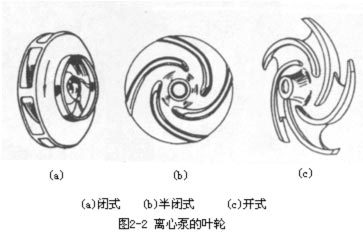

    葉輪有開式、半閉式和閉式三種，如圖2－2所示。

離心泵的葉輪

    開式葉輪在葉片兩側無蓋板，製造簡單、清洗方便，適用於輸送含有較大量懸浮物的物料，效率較低，輸送的液體壓力不高；半閉式葉輪在吸入口一側無蓋板，而在另一側有蓋板，適用於輸送易沉澱或含有顆粒的物料，效率也較低；閉式葉輪在葉輪在葉片兩側有前後蓋板，效率高，適用於輸送不含雜質的清潔液體。一般的離心泵葉輪多為此類。

    葉輪有單吸和雙吸兩種吸液方式。

    離心泵的主要部件2.泵殼

    作用是將葉輪封閉在一定的空間，以便由葉輪的作用吸入和壓出液體。泵殼多做成蝸殼形，故又稱蝸殼。由於流道截麵積逐漸擴大，故從葉輪四周甩出的高速液體逐漸降低流速，使部分動能有效地轉換為靜壓能。泵殼不僅匯集由葉輪甩出的液體，同時又是一個能量轉換裝置。

    離心泵的主要部件3.軸封裝置

    作用是防止泵殼內液體沿軸漏出或外界空氣漏入泵殼內。

    常用軸封裝置有填料密封和機械密封兩種。

    填料一般用浸油或塗有石墨的石棉繩。機械密封主要的是靠裝在軸上的動環與固定在泵殼上的靜環之間端麵作相對運動而達到密封的目的。
